KUKA機器人KR QUANTEC extra連接電纜和接口詳情如下：

連接電纜：

連接電纜包括所有用于在機器人、機器人控制系統之間輸電和傳輸信號的電纜。用插頭將其連接到機器人側的接線箱上。

連接電纜套件包括：

 電機導線，X20 - X30

 數據線，X21 - X31

 接地線 （選項）

視機器人的裝備不同，所用的連接電纜長度也不同。 有 7 m、15 m、 25 m、35 m 和 50 m 的線纜長度可供選擇。 連接電纜的最大長度不得超過 50 m。 因此，如要通過一個具有獨立電纜拖鏈的線性滑軌運行機器人，則應注意該電纜。

連接電纜始終需要一根額外的接地線，以便根據 DIN EN 60204 標準在機器人系統和控制箱之間建立低電阻連接。 通過環形端子進行連接。用于連接接地線的螺桿在機器人的底座上。

在規劃和鋪設連接電纜時必須注意如下事項：

 固定敷設時，電機電纜的彎曲半徑不得低于 150 mm，而數據線的彎曲半徑不得低于 60 mm。

 保護電纜免受機械沖擊。

 鋪設電纜時應不受負荷，無拉力作用于插頭上 。

 僅在室內鋪設電纜 。

 注意溫度范圍 （固定敷設）263 K (-10 °C) 至 343 K (+70 °C) 。

 將電機電纜和數據線分開敷設在鐵皮電纜槽中，必要時采取額外的電磁兼容性措施。

拖鏈系統接口：

可以給機器人在軸 1 至軸 3 之間裝一個拖鏈系統，在軸 3 至軸 6 之間裝另 一個拖鏈系統。所需的軸 1 接口位于底座的背面，軸 3 接口位于小臂側面， 軸 6 接口位于機器人的工具上。視應用情況不同，接口的規格和范圍也不同。 例如，它們可以配上用于膠管線和電纜的接口。 有關插腳分配、接頭螺紋等的詳細信息可在各自的文件中找到。

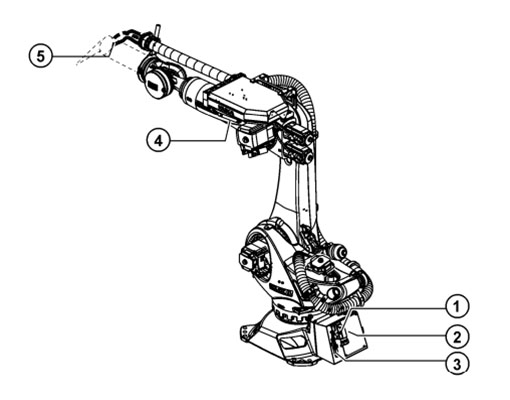

機器人上的接口：

1 電機導線接口 X30

2 軸 1 的接口，底座

3 數據線接口，X31

4 軸 3 的接口，小臂

5 軸 6 的接口，刀具
